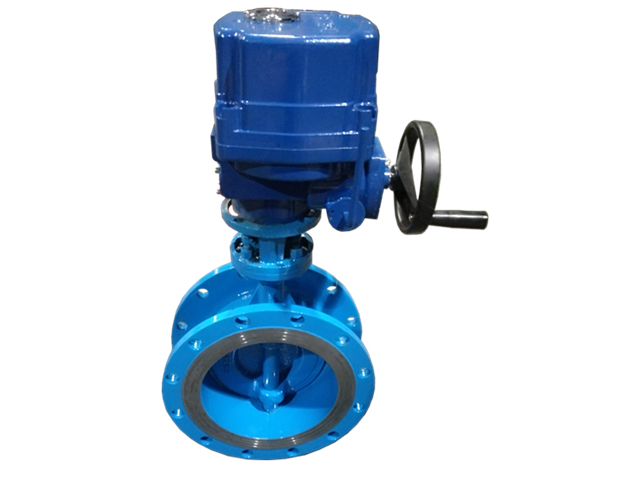

电动偏心蝶阀
发布时间：2019-05-09
| 产品名称： |
电动偏心蝶阀 |
产品型号： | D973 |
| 驱动方式： | 电动 | 连接形式： |
法兰 |
| 结构形式： | 三偏心 | 密封结构： | 多层次硬密封 |
| 压力范围： | 0.6MPa-4.0MPa | 公称通径： | DN40-1200 |
| 常用材质： | WCB,不锈钢等 | 铭牌： |
苏控 |
| 产品说明 | 相关产品 | 订货流程 |
电动偏心蝶阀适用温度≤425℃'，公称压力≤4.0MPa的食品、医药、化工、石油、电力、造纸等排水、气体管道上作调节流量和截流介质的作用。
电动不锈钢对夹蝶阀主要设计标准
| 设计标准 | GB/T2238-1989 |
|---|---|
| 法兰连接尺寸 | GB/T9113.1-2000；GB/T9115.1-2000；JB78 |
| 结构长度 | GB/T12221-1989 |
| 压力试验 | GB/T13927-2000；JB/T9092-1999 |
电动偏心蝶阀参数及特点
（1）功能良好:智能型、调节型、开关式。
（2）体积小巧：体积相当于同类产品的35%左右。
（3）使用方便：免加油免点检、防水防锈、任意角度安装。
（4）保护装置有双重限位、过热保护、。全行程时间20秒、30秒、45秒、60秒。及带手动功能。
（5）智能数控：内置模块采用良好的计算机单片及智能控制软件直接接收计算机或工业仪表等输出的标准信号（4-20mA DC /1-5VDC）实现阀门开度的智能控制和准确的定位。
电动偏心蝶阀主要零件材料
| 零件名称 | 材料 |
|---|---|
| 阀体 | 铸铁、不锈钢、铬钼钢、合金钢 |
| 蝶板 | 铸钢、合金钢、不锈钢、铬钼钢 |
| 密封圈 | 不锈钢与耐 高温石棉板组合成多层次 |
| 阀杆 | 2Cr13、1Cr13不锈钢、铬钼钢 |
| 填料 | O型圈、柔性石墨 |
电动偏心蝶阀主要性能规范
| 公称通径DN(mm) | DN50～1200 | ||||
|---|---|---|---|---|---|
| 公称压力 | PN(MPa) | 0.6 | 1.0 | 1.6 | 2.5 |
| 试验压力 | 强度试验 | 0.9 | 1.5 | 2.4 | 3.75 |
| 密封试验 | 0.66 | 1.1 | 1.76 | 2.75 | |
| 低压气密试验 | 0.5～0.7 | ||||
| 适用介质 | 空气、水、污水、蒸气、煤气、油品等 | ||||
| 适用温度 | 碳钢：-29℃～425℃ 不锈钢：-40℃～600℃ | ||||
电动偏心蝶阀相关结构图:
售后服务承诺
一、我公司对产品质量实行三包，即：包质、包换、保修；
二、合同签订后，保证保质、保量，按时交货；
三、本公司确保所提供阀门产品达到合同指标
四、对于需方的技术咨询，随时给予解答；当接到用户反应质量问题的信函或电话后，保证24小时内作出答复最快解决问题。
